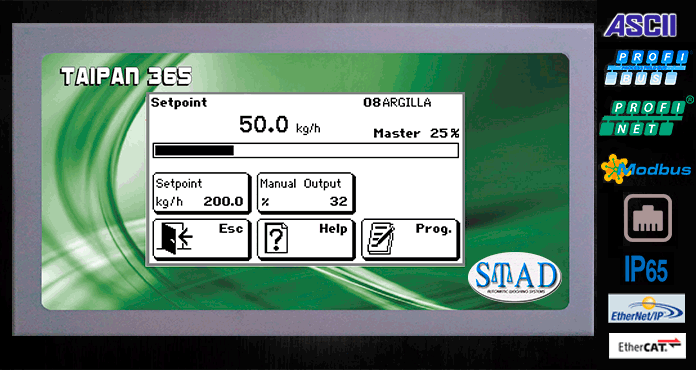

TAIPAN 365

Strumento in custodia per montaggio a fronte quadro.
Display LCD 5.2" TOUCH SCREEN.
Grado di protezione frontale IP65.
Il TAIPAN 365, oltre ad integrare le variabili di peso e tempo, generando quindi la portata oraria istantanea ed il peso totalizzato, esegue anche la funzione di autoregolatore di portata.


regolatore di portata gravimetrico perdita peso taipan365

PRINCIPALI FUNZIONI DEL TAIPAN 365

Mantenimento della portata di SET POINT mediante regolazione PID dell'uscita analogica, con uscita di allarme portata fuori tolleranza;
Trasmissione continua della portata istantanea rilevata mediante uscita analogica proporzionale alla stessa;
Possibilita' di impostare, per i dosaggi batch, i valori di preset, set e volo con uscite digitali al raggiungimento dei valori.
Possibilita' di settaggio del SET POINT tramite ingresso analogico e di avere ulteriore uscita analogica di trasmissione portata effettiva oltre a quella standard di regolazione.
Memorizzazione per punti della curva di lavoro del dosatore, in caso di utilizzo con macchine NON LINEARI (es. estrattore elettromagnetico).
Calcolo della totalizzazione del peso del materiale dosato con trasmissione dello stesso mediante uscita impulsiva e possibilita' di pilotare in RS232 una stampante a 24 colonne.
Programmazione fino a 15 diversi set point di lavoro, settabili mediante ingressi BCD. Congelamento da ingresso logico del valore dell'uscita analogica, al fine di riproporlo alla ripartenza evitando il pendolamento iniziale del sistema (eseguibile per tutti i 15 set point).
Possibilita' di visualizzare durante il funzionamento lo stato degli I/O, il peso corrente, la regolazione istantanea ed il fattore di correzione impostato.
Possibilita' di collegamento con PC/PLC mediante protocollo di comunicazione ASCII, ModBus-RTU, Profibus (opzionale), Profinet-IO (opzionale) ed ETHERNET (opzionale).


CARATTERISTICA TECNICA VALORE
STAD si riserva il diritto di modificare le caratteristiche dei propri prodotti senza alcun preavviso.
Alimentazione e potenza assorbita 12 - 24Vdc 10W
CPU - Microcontrollore RISC 32 bit - 44MHz
Numero celle di carico in parallelo ed alimentazione max 8 (350 ohm) - 5Vdc / 120mA
Uscite seriali RS232 / RS485 / USB Device, Ethernet
Convertitore A/D 24bit
Grado di protezione IP65
Divisioni sul display 10.000
Divisioni interne fino a 600.000
Risoluzioni di lettura 1x, 2x, 5x, 10x
Uscite logiche nr.6 su photorele'
Dati elettrici uscite logiche (cad.) max 30Vdc - 60mA
Ingressi logici nr.6 optoisolati
Dati elettrici ingressi logici (cad.) 12/24Vdc PNP
Uscite analogiche 16bit (V e mA)
Ingresso analogico 24bit (V e mA)
Temperatura funzionamento ed umidita' max -10 / +50C 85% (s.c.)
Dimensioni custodia 196x105x10mm
Dima di foratura 187x97mm
